StackShot, automatischer Makroschlitten von Cognisys

Beitragvon Guppy » 6. Jun 2010, 20:52

Der StackShot Schlitten von Cognisys hat bei einer Umdrehung der Spindel einen Vorschub von 1.5872mm.
Der Schrittmotor hat bei einer Umdrehung 3'200 Stellungen.
Mit dem Steuergerät ist es möglich Einzelschritte auszuführen (das wären 0,000496mm Vorschub).
Es sind auch folgende Schrittanzahlen möglich: 6,11,16,21,26,31,36,41,46 u.s.w.
Diese erweiterten Einstellungen bewirbt Cognisys nicht, da die Reibung und Haftung des Schlittens, ein Stillstand des Schlittens bewirken kann, oder einen unregelmässigen Vorschub bei nur wenig (kleinen) Schritten möglich ist (Cognisys macht darauf in der Gebrauchsanweisung aufmerksam)!
Bei meinen Versuchen zeigte sich, dass 1 Schritt (0.000496mm) zu wenig ist, der Schlitten bewegt sich nicht. Bei 6 Schritten des Motores (das ist ein Vorschub von 0.002976mm) funktioniert er tadellos.
Cognisys steht für einen Vorschub von 1/100mm gerade (doch das sind etwa 20 Schritte des Motores).

Mit dem Schlitten bewege ich NICHT die Kamera, sondern das Objekt!

Weiters habe ich versucht mit einem Hebelarm (1 Meter Stahlprofil) den Vorschub auf ein Zehntel zu reduzieren (das funktioniert).
Das Objekt, den hier gezeigten Schmetterlingsflügel habe ich 10cm vom einen Ende der Stange positioniert und die Stange am anderen Ende mit dem StackShot in Schritten von 1/100mm angehoben.
Das Bild zeigt Flügelschuppen von Salamis parhassus im Massstab 60:1.
73 Bilder im Abstand von 1/1000mm benötigte ich zum Stacken.

Der Schlitten deckt alle benötigten Abbildungsmasstäbe und die damit verbundenen Bildabstände beim Stacken ab.
Somit werde ich in Zukunft nur noch mit dem StackShot arbeiten.
Dieser automatische Makroschlitten ist sein Geld wert!
In wie weit sich der Makroschlitten für das Freiland eignet, kann ich nicht beurteilen.
Ich weiss nur, dass er mit Batterien betrieben werden kann.

Gut Licht

Kurt
Dateianhänge
Kamera: Nikon D300
Objektiv: Nikon Mikroskopobjektiv M PLAN 40/0.5 ELWD
Belichtungszeit: 1/250
ISO: 200
Beleuchtung: Nikon SB-800 Blitz
Bildausschnitt ca.: 95%
Stativ: natürlich
sonstiges: 60:1, aus 73 Aufnahmen gestackt
mayuka2
Fotograf/in
Fotograf/in
Beiträge: 622
Registriert: 21. Mär 2007, 15:29
alle Bilder
Vorname: Monika

Beitragvon mayuka2 » 8. Jun 2010, 19:44

Kannst du mal ein Bild von dem Schlitten machen? Das Setup ist an der Beschreibung wirklich schwer nachzuvollziehen.
Benutzeravatar
Carpe diem
Fotograf/in
Fotograf/in
Beiträge: 1801
Registriert: 13. Aug 2008, 20:38
alle Bilder
Vorname: Andreas

Beitragvon Carpe diem » 8. Jun 2010, 19:54

Hallo Monika,

google mal nach "Cognisys".

Gruss Andreas
www.andreas-hartkopf-makrofotografie.de
Benutzeravatar
Guppy
Fotograf/in
Fotograf/in
Beiträge: 5724
Registriert: 29. Jan 2009, 12:51
alle Bilder
Vorname: Kurt

Beitragvon Guppy » 8. Jun 2010, 23:16

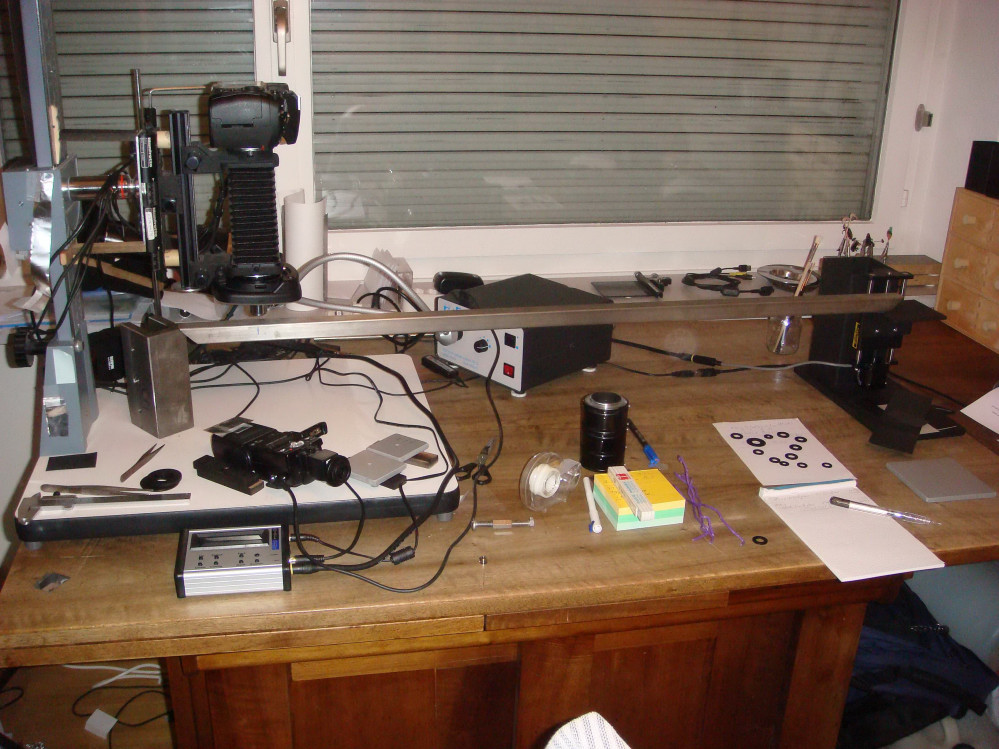

Auf dem Bild ist das 1 Meter 4 Kant Profil sichtbar. Links auf einem Metallklotz gestützt. Im Abstand von 10 cm (beim Strich) liegt das Objekt (nicht sichtbar, z.B. Schmetterlingsflügel) und ganz rechts ist der StackShot Makroschlitten aufrecht an ein 4 Kant Stahlprofil montiert. Der Makroschlitten wird in Schritten von 0.01 (oder minimal 0.002976mm) angehoben. Durch den Hebelarm (1:10) ergibt sich eine Reduzierung der Höhenanhebung auf ein Zehntel, also 0.001 oder minimal 0.0002976mm (etwa 0.0003mm).
Nicht jede Bilderfolge gelingt, doch die Mehrzahl (etwa 80%) der Stacks gelingt und mit Helicon Focus werden die Bilder gestackt.

Gut Licht

Kurt
Dateianhänge
Benutzeravatar
Benny
Fotograf/in
Fotograf/in
Beiträge: 3333
Registriert: 3. Aug 2007, 12:54
alle Bilder
Vorname: Benjamin

Beitragvon Benny » 25. Jun 2010, 21:42

hi,

interessanter aufbau.
Mit der hebelvorrichtung kippst du ja auch die motivebene.
Macht sich das bemerkbar ?
Grüße, Benjamin

http://www.facebook.com/naturfotofuchs
Benutzeravatar
Guppy
Fotograf/in
Fotograf/in
Beiträge: 5724
Registriert: 29. Jan 2009, 12:51
alle Bilder
Vorname: Kurt

Beitragvon Guppy » 26. Jun 2010, 10:53

Hallo Benny
Die Stahlstange und alles andere in der Umgebung reflektiert Licht und dieses Streiflicht reduziert den Kontrast, das gäbe einen leichten hellen schimmer über das Bild.
Deshalb wird alles was im Bereich des Objektiv ist abgedunkelt, so ist auch die Unterlage, auf dem der Flügel liegt schwarz. Das Objekt ist einiges grösser wie der fotografierte Ausschnitt.
Falls dennoch (transparentes Objekt) der Hintergrund (Motivebene) sicht bar wird, ist er schwarz und verschwindet sofort in der Unschärfe (die Schärfentiefe ist bei dieser Vergrösserung extrem gering). Somit kein Problen.

Gut Licht

Kurt
Benutzeravatar
Werner Buschmann
Makro Team
Makro Team
Beiträge: 75801
Registriert: 25. Mai 2006, 16:35
alle Bilder
Vorname: Werner
Kontaktdaten:

Beitragvon Werner Buschmann » 26. Jun 2010, 22:26

Hallo Kurt,

wenn ich mir ansehe, wie Du arbeitest, muss ich sagen,
ich bin tief beeindruckt.

Werner
________________
Liebe Grüße, passt auf Euch auf und vergesst das Lächeln nicht!
Werner
5 :Stern: ist mein Maximum bei einer Rückmeldung.
Meine Sternebewertung beziehen meine Bewertung immer auf die Gesamtheit der
im Forum gezeigten Bilder.
Benutzeravatar
Guppy
Fotograf/in
Fotograf/in
Beiträge: 5724
Registriert: 29. Jan 2009, 12:51
alle Bilder
Vorname: Kurt

Beitragvon Guppy » 26. Jun 2010, 22:43

Hallo Werner,
ja, ja, vielen Dank, meine Unfähigkeit kompensiere ich mit Geduld und einer passenden Ausrüstung.

Alles Gute

Kurt
Zuletzt geändert von Guppy am 26. Jun 2010, 23:13, insgesamt 1-mal geändert.
Benutzeravatar
Werner Buschmann
Makro Team
Makro Team
Beiträge: 75801
Registriert: 25. Mai 2006, 16:35
alle Bilder
Vorname: Werner
Kontaktdaten:

Beitragvon Werner Buschmann » 26. Jun 2010, 23:00

Kurt,

für mich ist das Leidenschaft und Enthusiasmus.


:wink:

Werner
________________
Liebe Grüße, passt auf Euch auf und vergesst das Lächeln nicht!
Werner
5 :Stern: ist mein Maximum bei einer Rückmeldung.
Meine Sternebewertung beziehen meine Bewertung immer auf die Gesamtheit der
im Forum gezeigten Bilder.
Benutzeravatar
Guppy
Fotograf/in
Fotograf/in
Beiträge: 5724
Registriert: 29. Jan 2009, 12:51
alle Bilder
Vorname: Kurt

Beitragvon Guppy » 1. Jul 2010, 22:07

Hallo Murphy
Die Auslösezeit kann gewählt werden.
Sowohl die Länge wie auch der zeitliche Abstand nach der Bewegung des Schlittens.
Es können auch mehrere Impulse zwischen einer Schlittenbewegung gewählt werden (z.B. einer um den Spiegel hoch zu klappen und der zweite um auszulösen).
Steht alles in der Gebrauchsanweisung die Online (downloadbar) ist.

Gut Licht und eine kühle Briese (Biese)

Kurt
