Uni-Loc

[Harald Esberger]

Hi Uli

Ich kann jetzt nicht nachschauen, müsste raus in die Kälte zum

Auto.

Aber das gerädelte hat ja den Sinn das es besser hält, also muss

das nach innen.





VG Harald

[ULiULi]

Hi Harald,

ich habe meinen vorherigen Post noch editiert.
Die Beine sind vertauscht.
Gerädelt sind aber Außen und Innenseite.
... und meine Finger fettich

LG / ULi

[Bartagameonline]

Hallo Uli, hallo Harald,

vielen Dank für Eure Hinweise und Tips. Die Beine sind tatsächlich auf beiden Seiten gerädelt. Das machte es mir nicht gerade einfacher ;o)

Quelltext des Beitrags Hallo Harald u. Christian,

hat mich auch irritiert. Bei mir steht außen Uni-Loc Made in England drauf,
sowohl am Hebel als auch gegenüber.

LG / ULi

Bei mir steht das auch auf einer Seite, aber nur mittels eines ablösbaren Aufklebers. Die andere Seite (am Hebel) fehlt mir komplett.

Quelltext des Beitrags
Edit:
Harald hat ins Schwarze getroffen. Beine vertauscht.
Es ist übrigens nicht nur eine U-Scheibe sondern von
innen nach außen U-Scheibe -- Federring -- U-Scheibe -- Klemmhebel.

LG / ULi

Das mit den Beinen werde ich heute Nachmittag, wenn ich wieder zu Hause bin, probieren.
Danke für Deinen Einsatz die Konstruktion unter die Lupe zu nehmen. Sind das Teile die ich im Baumarkt kriege, oder was spezielles?
Die originalen Teile habe ich definitiv nicht mehr. Kannst Du vielleicht, wenn es nicht zu viele Umstände macht, ein Foto davon machen?

Beste Grüße
Christian

[ULiULi]

Hallo Christian,

schaffe ich heute wohl kaum.
Vielleicht hilft Dir das: http://www.uniloctripod.com/UNI-LOC%20T ... 20List.pdf unten links.

Wie können solche Teile verloren gehen

Der Federring sieht schon recht speziell aus. Keine Ahnung, ob Du sowas im Baumarkt findest.
An Deiner Stelle würde ich die fehlenden Teile direkt bei Uni-Loc bestellen.
http://www.uniloctripod.com/support.html

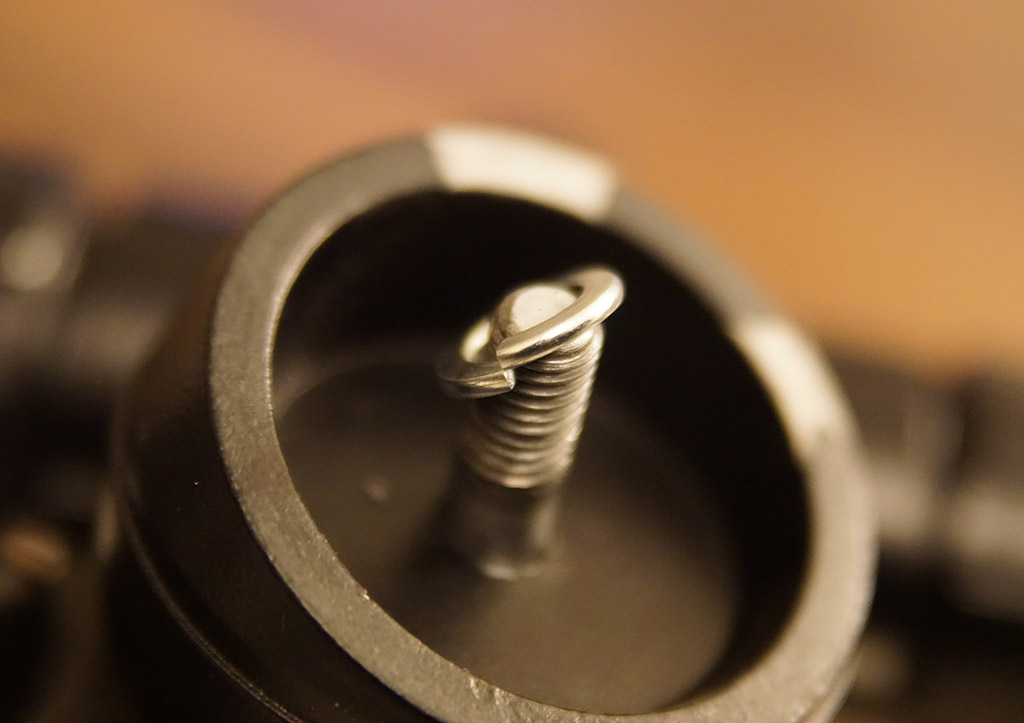

Im Netz habe dieses Bild ich gefunden

LG / ULi

[Harald Esberger]

Hi Christian

Ich hab mir jetzt mal mein Uni Loc angesehen, das Rändel ist tatsächlich

auf beiden Seiten. Daran kann es dann vermutlich nicht liegen.

Wahrscheinlich ist es dann die Federscheibe, und die Beilagscheiben.

Ich hab meines mal zerlegt und fotografiert, Uli war schneller.

Der erste Link, ganz unten links von Uli, zeigt genau die Reihenfolge wie du es zusammen bauen

musst. Du brauchst drei normale Beilagscheiben und eine Federscheibe.

Falls du keine Federscheibe bekommst, müssten es auch Tellerferdern tun, die haben

die gleiche Wirkung. Musst halt dann ca. 4 Stück kaufen und sie in der Wölbung immer verdreht montieren,

so das sich eine Vorspannung ergibt.

https://www.nastvogel.de/scheiben-ringe/tellerfedern/

Tellerfedern sind gewöbt, und ergeben bei wechselartiger Montage, eine Federwirkung.



VG Harald

[Bartagameonline]

Hallo Uli, hallo Harald,

Quelltext des Beitrags
Vielleicht hilft Dir das: http://www.uniloctripod.com/UNI-LOC%20T ... 20List.pdf unten links.

Und wie mir das hilft. Sollte ich die Teile nicht abgewandelt im Baumarkt bekommen, kann ich sie hoffentlich über Uni-Loc bestellen.

Quelltext des Beitrags
Wie können solche Teile verloren gehen

Ich kann mich nicht mehr daran erinnern. Das Ding ist mir auf der Wiese auseinandergefallen. Ich glaube ich war so geschockt, dass ich die da liegen lassen hab.

Quelltext des Beitrags
Im Netz habe dieses Bild ich gefunden

Das ist auch extrem hilfreich. Obwohl hier die dritte Scheibe fehl. Aber im PDF Dokument von Uni-Loc ist es ja gut zu sehen.

Quelltext des Beitrags
Falls du keine Federscheibe bekommst, müssten es auch Tellerferdern tun, die haben die gleiche Wirkung. Musst halt dann ca. 4 Stück kaufen und sie in der Wölbung immer verdreht montieren, so das sich eine Vorspannung ergibt.

Ich habe mir das mal ausgedruckt und werde, falls ich die Teile im Baumarkt nicht bekomme, darauf acht geben.

Ich bedanke mich schon jetzt recht herzlich für Eure tolle Hilfe. Ich werde, sobald ich ein Ergebnis habe, berichten.

Beste Grüße
Christian

[Bartagameonline]

Hallo zusammen,

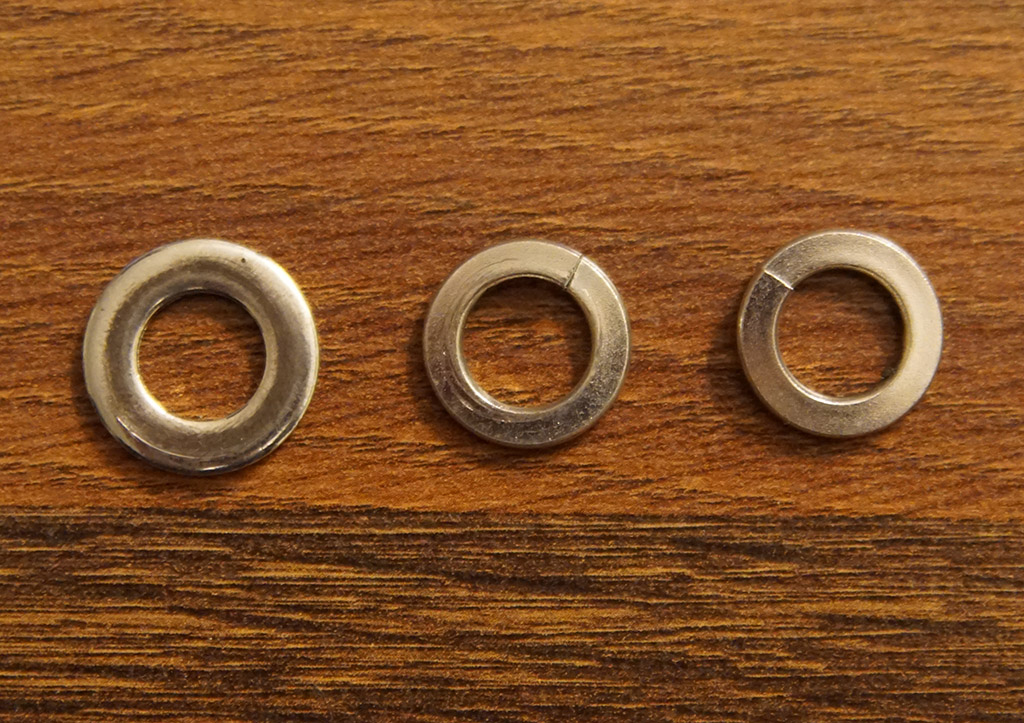

ich war heute im Baumarkt und habe mir die Teile im Baumarkt geholt. Die Unterlegscheiben und die Federscheibe habe ich bekommen.
Die Federscheibe, so wie das Original nicht, aber in einer abgewandelten Form. Insgesamt ein paar Teile von wenigen Cent aber sehr wirkungsvoll.
Vielen, vielen Dank für Eure tolle Hilfe. Ihr habt mir sehr geholfen. Jetzt kommt das Uni-Loc auch mal wieder zum Einsatz.

Beste Grüße
Christian

[ULiULi]

Hallo Christian,

freut mich, dass es wieder funktioniert. So ein Teil muss schließlich arbeiten
Bei meinem Uni-Loc sind die Unterlegscheiben und der Federring ordentlich gefettet.
Halte ich - zumindest als Korrosionsschutz - auch für sehr sinnvoll.

LG / ULi

[Harald Esberger]

Quelltext des Beitrags Hallo Christian,
Bei meinem Uni-Loc sind die Unterlegscheiben und der Federring ordentlich gefettet.
Halte ich - zumindest als Korrosionsschutz - auch für sehr sinnvoll.

LG / ULi

Hi Uli Hi Christian

Auch das Gewinde nimmt gerne das Fett an, hält dadurch wesentlich länger.

Ich habe die Gelegenheit gestern auch genutzt, und alles gefettet.

Freut mich das es wieder funkrioniert!!



VG Harald

[Bartagameonline]

Hallo zusammen,

ja, das mit dem einfetten werde ich noch nachholen. Ich merke es nach dem neu zusammensetzen doch deutlich dass es nicht mehr so flüssig geht wie vorher.
Vielen Dank nochmals für Eure tolle Hilfe!

Beste Grüße
Christian
