Büchse der Pandora: Stack im tausendstel Millimeter Schritt

[Herbert_R]

Hallo Kurt,

das Bild ist beeindruckend, in dieser Vergrößerung, und die angewandte Technik ist genial. Es ist schon erstaunlich, mit welch einfachen Mitteln sich manche Aufgaben lösen lassen, aber man muss da erst mal drauf kommen. Vielleicht wäre es sinnvoll, auch noch andere Materialien mit anderer Wärmeausdehnung auszuprobieren, allerdings scheint es ja so schon bestens zu funktionieren.

Grüße, Herbert

[ji-em]

(Der Inhalt dieses Beitrags wurde auf Wunsch des Benutzers vom Administrator entfernt)

[eRPe]

Hallo Kurt,

eine sehr schöne Idee, solche physikalischen
Zusammenhängge für unseren Bereich anzuwenden.
Das Ergebnis spricht für sich, eine tolle Arbeit, Glückwunsch.


Ein paar Anmerkungen dazu.

Das von Dir verwendete Rohr hat einen Wärmeausdehnungskoeffizient von 165 ppm / K,
die Werte für PVC sind stark materialabhängig (80 - 240 ppm/K)

Erwärmung und Abkühlung verlaufen nicht linear, sie gehorchen einer Exponentialfunktion,
deren Verlauf stark von der Zeitkonstanten T beeinflusst wird.
Bei gleichem Volumen hat ein Rohr gegenüber einem Stab eine deutlich
größere Zeitkonstante, weil die wärmeabgebende Oberfläche geringer ist.

Das Verkippen und aus dem Bild wandern des Motivs könnte auf eine ungleichmäßige
Abkühlung des Rohres zurückzuführen sein.
Bei der Realisierung größerer Wege könnte das Wegdriften noch verstärkt
werden, dann könnte man Rohr und Motivhalter mechanisch entkoppeln.
Ein Zylinderstift und eine Bundbuchse (Igus) könnten da Abhilfe schaffen.
Das erfordert aber eine weitere Halterung fürs Motiv.

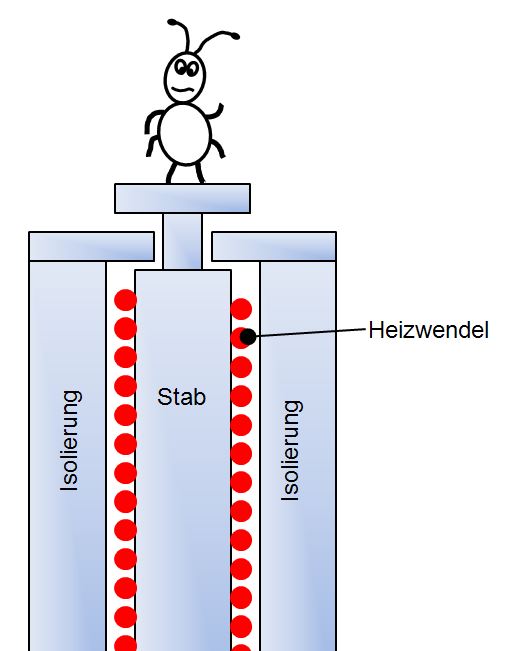

Eine weitere Möglichkeit wäre ein Stab mit Heizwendel; hier könnte man
nach dem Aufheizen die Leistung so vermindern, dass ein zeitlich annähernd
linearer Wegverlauf herauskommt, muss man aber testen

Kurt, hast du einen Gefrierschrank ? das wäre eine weitere Alternative,
die das Rohr auf eine gleichmäßige Temperatur bringt,
etwas was mit der Lampe nicht so gut funktioniert.

Gruß
Reiner

[ji-em]

(Der Inhalt dieses Beitrags wurde auf Wunsch des Benutzers vom Administrator entfernt)

[Uhrenteddy]

Hallo Kurt,

echt Klasse was Du für Informationen hier einstellst. Alle Achtung, dass Du uns daran teilhaben läßt.

Auf was für Sachen Du auch immer kommst. Ja - die Schweizer - das Volk der Erfinder.
Darauf wäre ich nie gekommen.

Vielen Dank und liebe Grüße

Rainer

[Guppy]

Hallo

Damit die "Büchse der Pandora" (thermodynamischer Mikro Stack Zylinder)
etwas langsamer auskühlt, habe ich in das PVC Rohr ein 300 Gramm
Stahlrohr mit O-Ringen montiert. Aufgeheizt wird nun mit einer
Glühbirne von 40Watt innerhalb 15 Minuten,
das 200mm lange PVC Rohr dehnt sich dabei um 0.5mm.
Das Abkühlen von 45°C bis 28°C dauert etwa 100 Minuten,
da ich alle 5 Sekunden ein Bild anfertigen kann, ist es möglich
in diesem Bereich (0.5mm) bis zu 1200 Bilder anzufertigen.

Kurt

[Ganbatte]

Hallo Kurt,

einfach nur genial.

Gut Stack

Michael

[bastler3]

Hallo Kurt,

ich hatte an anderer Stelle bereits über Deine "Büchse der Pandora" gelesen, mir das aber wesentlich aufwändiger vorgestellt.

Eine andere Möglichkeit wäre, so etwas über einen Piezokristall zu lösen. Das könnte man dann auch sehr genau ansteuern.

Packetierte Piezokristalle mit verhältnismässig langem Schaltweg gibt (oder gab) es in einigen Dieselinjektoren.

Nur mal so als Idee, wobei ich Deine Low-Tech-Lösung schon ziemlich genial finde.

Bernhard
