stackshot mit fischertechnik

[Stuessi]

Hallo,

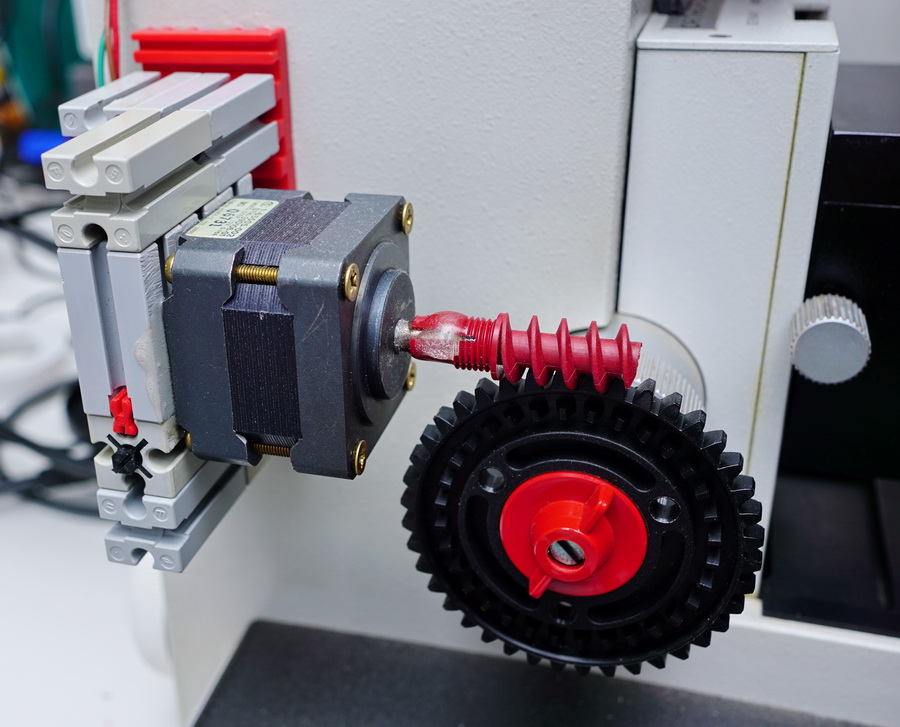

inzwischen habe ich ein ca. 30 Jahre altes Leitz Orthoplan Mikroskop, bei dem die Skala der Höhenverstellung in 1µm Abständen unterteilt ist. Mit Feintrieb kann der Tisch um insgesamt 4 mm (40 Umdrehungen) verstellt werden. Mit der Fischer-Technik Steuerung (Zahnrad am Feintrieb) komme ich auf einen Hub ab 0,1 µm.
Der Schrittmotor kann seitlich verschoben werden und gibt dann den Feintrieb wieder frei.
Die rote Grundplatte klebt mit Uhuplus am Mikroskop.
Für das gezeigten Bild mit 50-fachem Objektiv und NA=0,75 reichten 25 Schritte mit jeweils 0,2 µm Hub bei einer Schärfentiefe von ca. 1µm.

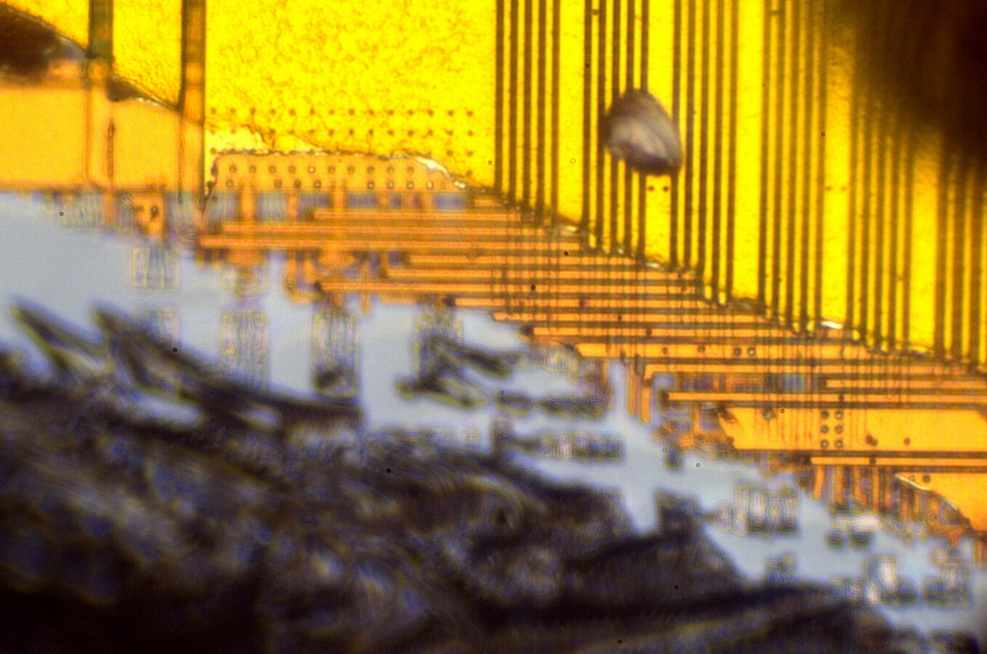

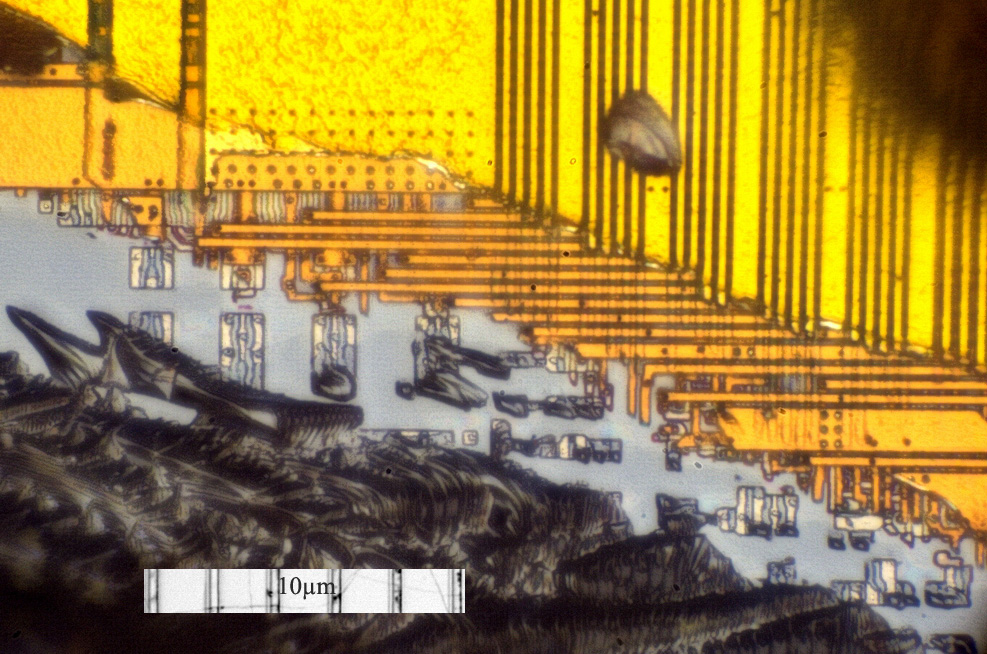

Es handelt sich um ein durchgebrochenes IC. An der Bruchstelle sieht man übereinander liegende Leiterbahnen.

Gruß,
Georg

[Stuessi]

Hallo,

zufällig bin ich an einen schweren x-y-Kreuztisch mit maximal 25 mm Verstellweg gekommen. Die Mikrometerschrauben haben eine Steigung von 0,5 mm pro Umdrehung. Damit habe ich einen neuen Stackshot Schlitten gebaut.
4 Schritte des Schrittmotors ergeben einen Vorschub von 1 µm.
Die Steuerung erfolgt wieder mit dem fischertechnik ROBO Interface. Die Fernsteuerung dient nur zum Übertragen der Schrittweite und zum Starten.

Die Bilder zeigen:

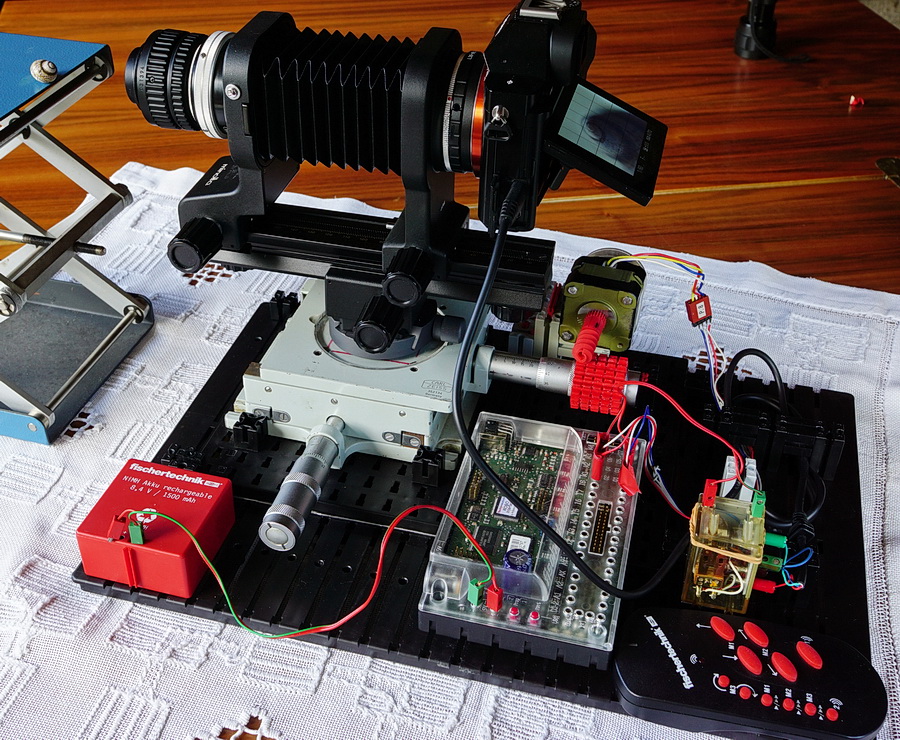

Aufbau

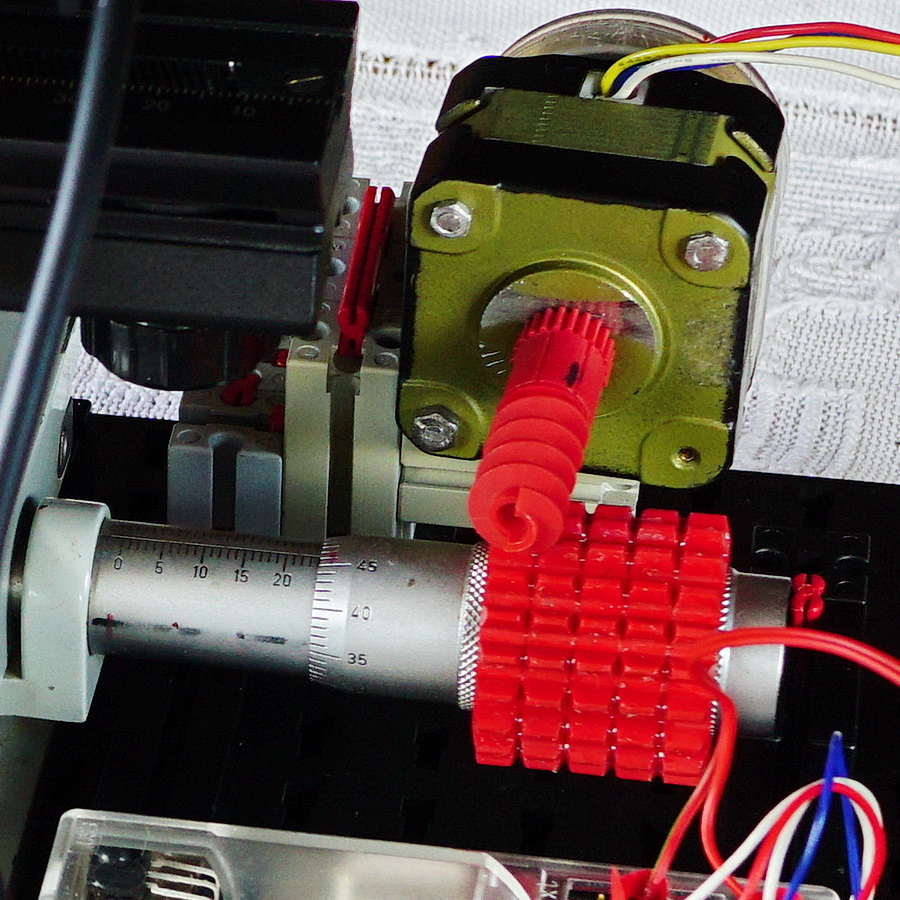

Detail
ein erstes Ergebnis

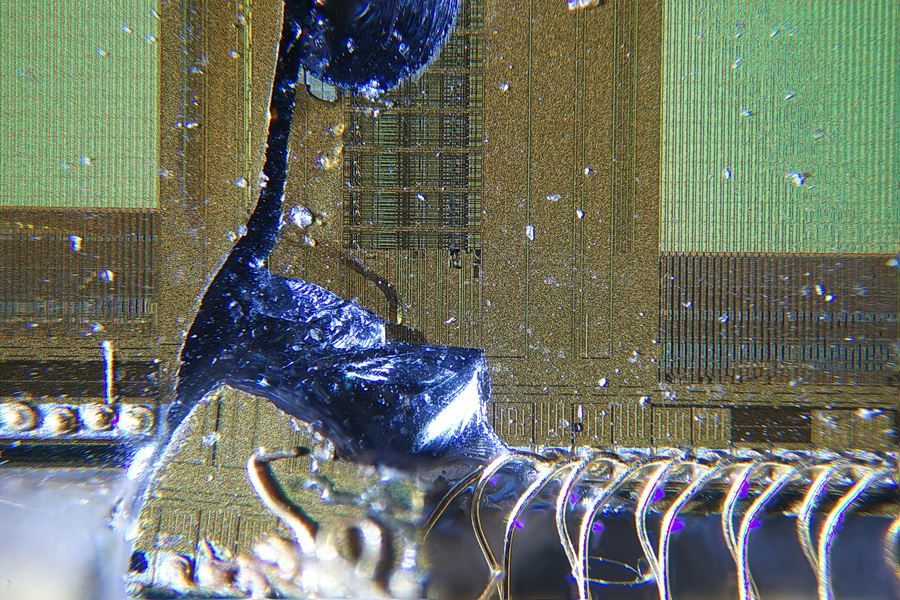

Blick auf Chip mit 3 µm Vorschub

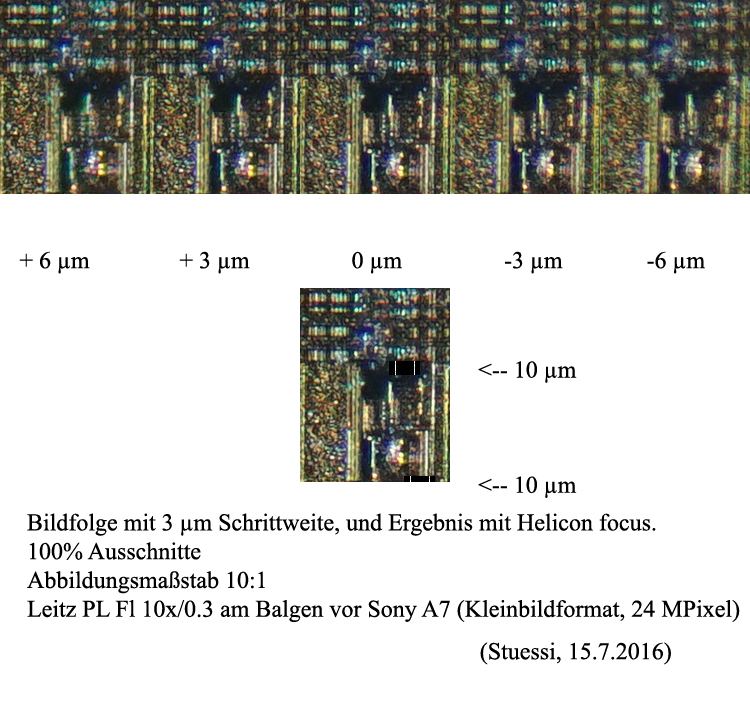

Ausschnitte davon, die die Schärfetiefe demonstrieren

Gruß,
Georg

[Stuessi]

Hallo,

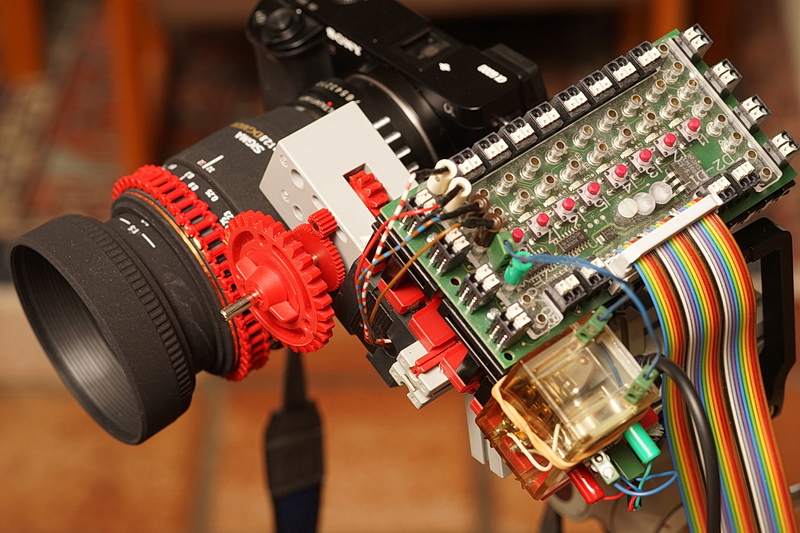

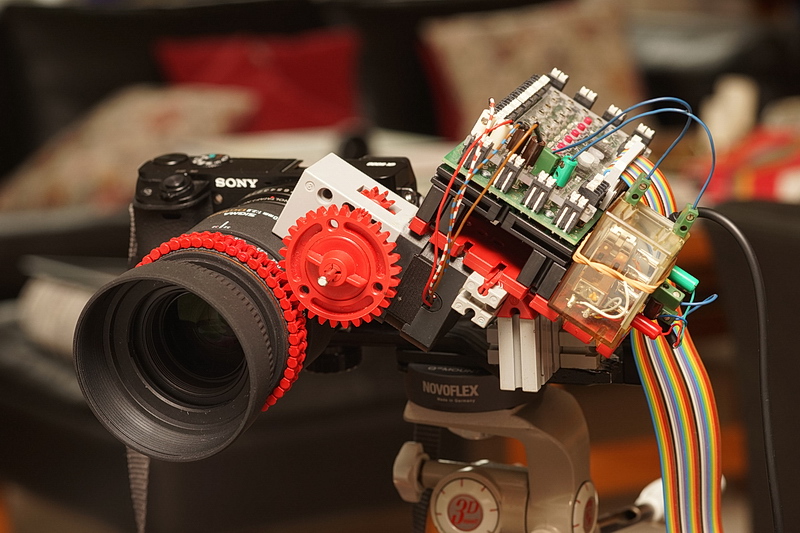

das Sigma Makro 50mm/2,8 eignet sich fürs Stacken durch Objektivverstellung bei festem Abstand. Dabei verstelle ich nur die Entfernungseinstellung in kleinen Schritten.

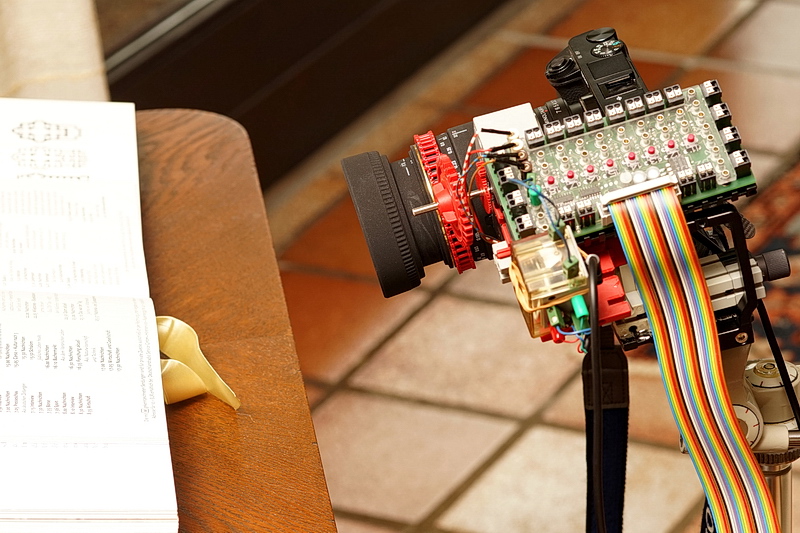

Wieder setze ich dafür meine Fischertechnikteile ein.
Die Anschlüsse 1 bis 4 dienen zur Ansteuerung des Schrittmotors aus einer alten CBM-Floppy.
Die Anschlüsse 5 und 6 schalten ein Relais für die Kameraauslösung.
Das Beispielbild entstand mit der A6000 aus 100 Einzelbildern mit Blende 5,6

Gruß,
Georg
