Pancolar Umbau Teil II

Beitragvon Kurt s. » Fr Nov 28, 2014 15:26

Hallo zusammen,

etwas irritiert mich nun an Christian`s Erläuterung, da ich für meinen Umbau
Pancolan Auto 1,8/50 MC 16525 keine Kreditkarte benötige sondern einfach nur
durch drehen eines Metallrings ans Ziel gekommen bin. Mag ja sein das es da Unterschiede je nach Modell und Alter gibt,
diese hier von mir gezeigte ist so einfach, dass sie eigentlich jeder noch so ungeübte Handwerker verstehen und auch ausführen könnte.

Hier nun meine Anleitung...
Dateianhänge

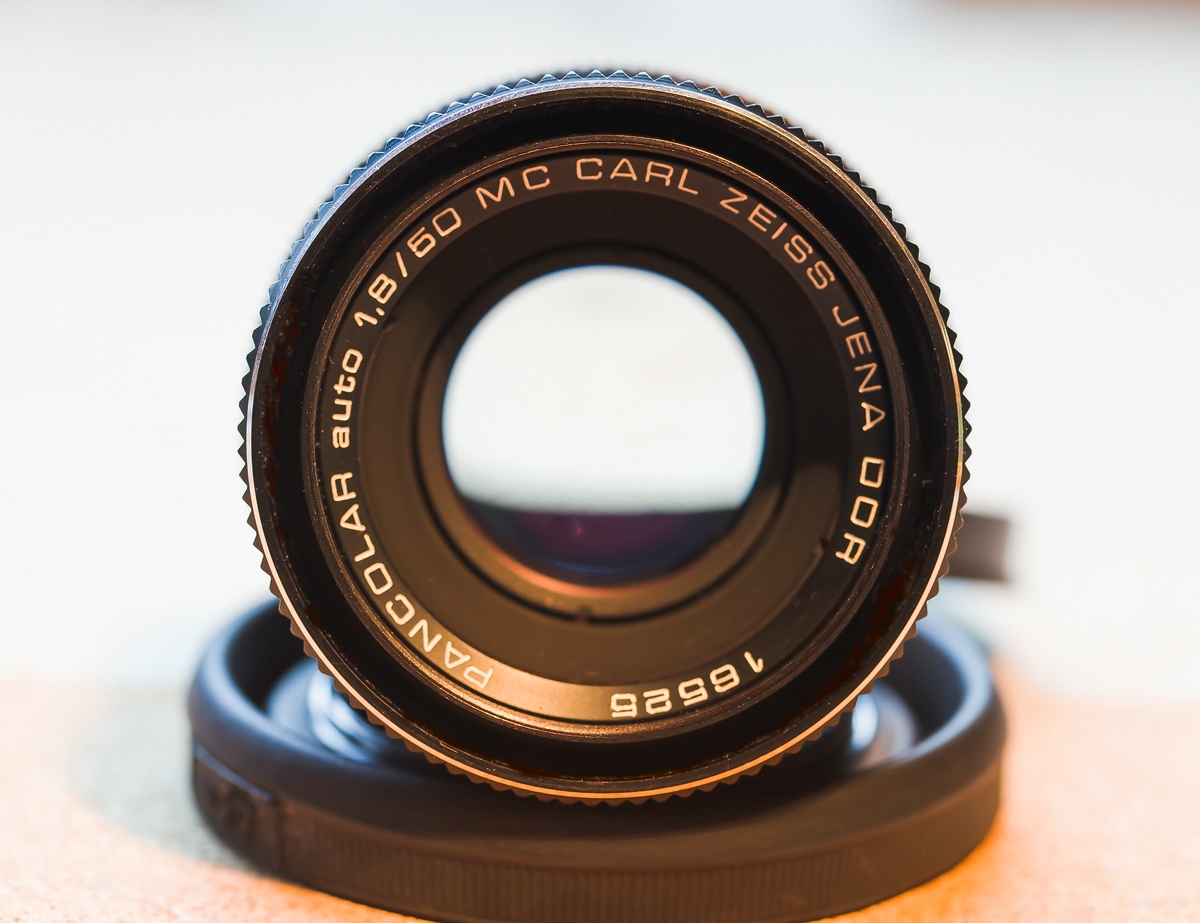

um dieses Modell geht es...
comp_ks28. November 20141237.jpg (421.99 KiB) 6968 mal betrachtet
comp_ks28. November 20141237.jpg
die drei markierten großen Schrauben...lösen und bitte "nur" diese drei
comp_ks28. November 20141246.jpg (481.47 KiB) 6964 mal betrachtet
comp_ks28. November 20141246.jpg
in dem linken Teil sitzt die Linsenkombination die man einfach raus schraubt (ich glaube bis hier gibt es in der Arbeitsweise keine Unterschiede)

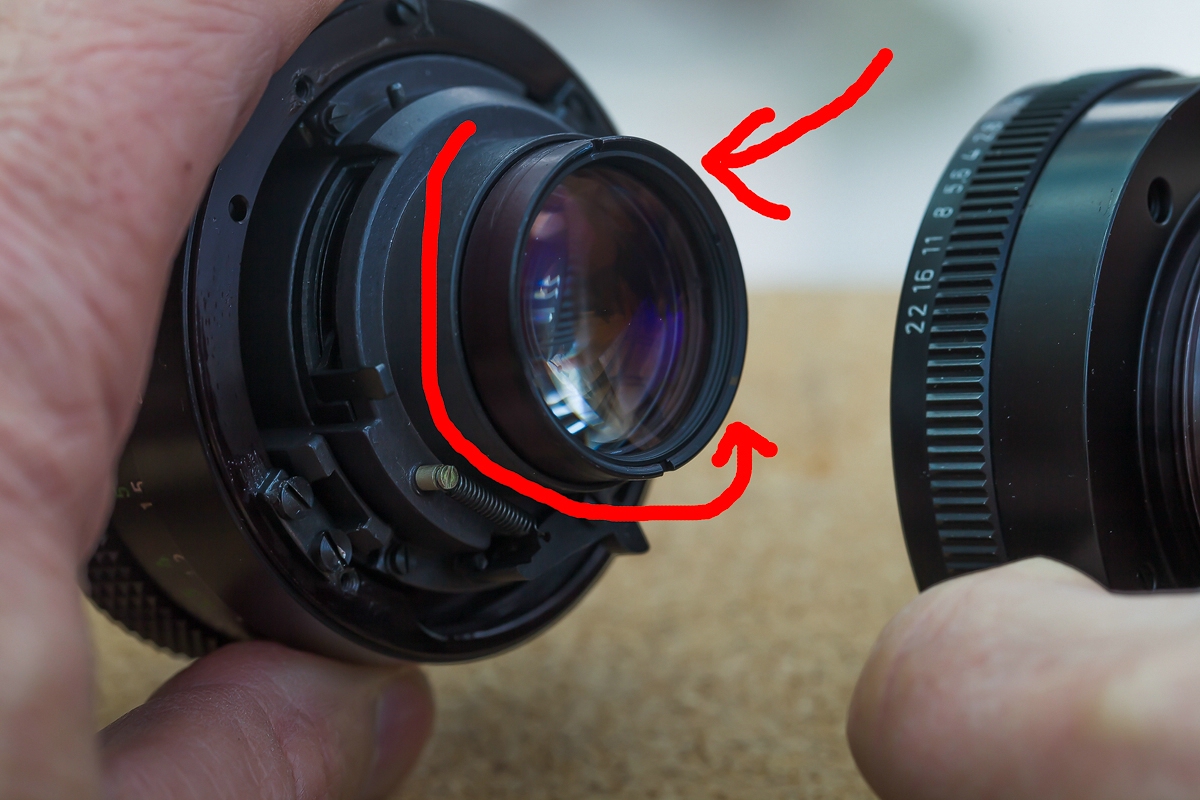

comp_ks28. November 20141252.jpg (484.35 KiB) 6964 mal betrachtet
comp_ks28. November 20141252.jpg
jetzt hat man die drei Linsen am Stück zusammen in der Hand, wir müssen nun an die dritte hintere Linse, dort ist ein "Metallring" der wird abgeschraubt.. jetzt kommt man an die Linse die gedreht werden muss, sollte die zu drehende Linse nicht direkt heraus fallen, das ganze vorsichtig auf dem Tisch klopfen.. nach einigem üben hat man die Linse dann in der Hand.. "diese" bitte drehen und alles wieder zusammenschrauben
comp_ks28. November 20141257.jpg (393.08 KiB) 6960 mal betrachtet
comp_ks28. November 20141257.jpg

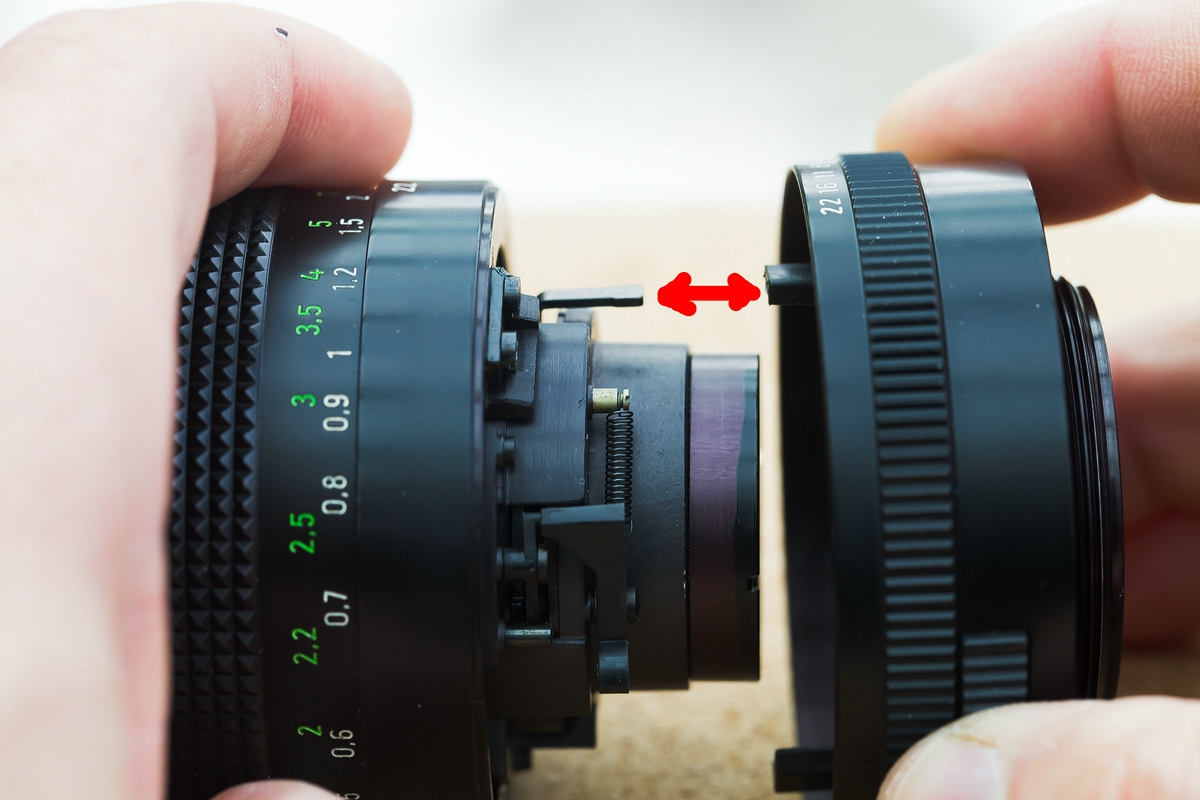

beim zusammenschrauben, darauf achten das die hier gezeigte Metallschiene genau in dem Metallpinn eingeschoben wird, sonst funktioniert die Blendenmechanik nicht mehr..


das war es..
war doch einfach oder ?

wer noch Fragen hat, gerne hier.. oder eine PN

viel Spaß :-)

LG. Kurt
